3. 硬件接口资料#
3.1. 接口总览#
爱芯派2（AXera Pi 2）提供了网口、USB Type-C、HDMI、MIPI、TF卡槽、40PIN GPIO接口等功能接口，方便用户进行图像多媒体、深度学习算法等应用的开发和测试；开发板接口布局如下：
电源接口
爱芯派2（AXera—Pi 2）载板通过DC接口供电，推荐使用认证配件清单中推荐的12V/2A适配器。接入电源后，如绿色电源指示灯正常点亮，说明设备供电正常；
[!WARNING]
只支持DC接口供电
调试串口
爱芯派2（AXera—Pi 2）载板提供一路调试（接口待补充），硬件上通过CH340芯片实现USB转串口功能，用户可使用该接口进行各种调试工作。电脑串口工具的参数需按照如下方式配置：
波特率（Baud rate）：115200
数据位（Data bits）：8
奇偶校验（Parity）：None
停止位（Stop bits）：1
流控（Flow Control）：无
通常情况下，用户第一次使用该接口时需要在电脑上安装CH340驱动，用户可搜索CH340串口驱动关键字进行下载和安装；
有线网口
爱芯派2（AXera—Pi 2）载板提供一路百兆以太网接口，默认采用静态IP模式，IP地址192.168.1.10，3.0.0及以后系统的默认IP调整为192.168.127.10 。如需确认开发板IP地址，可通过串口登录设备，并用ifconfig命令进行查看 eth0网口的配置。
HDMI接口
爱芯派2（AXera—Pi 2）载板提供一路HDMI显示接口，最高支持1080P分辨率。
此外，HDIM还支持实时显示摄像头、网络流画面功能；
目前HDMI接口支持的显示分辨率如下：
1920x1080
1280x720
1024x600
800x480
USB接口
爱芯派2（AXera—Pi 2）只提供一路USB接口，接口描述如下：
接口类型 |
接口数量 |
接口描述 |
|---|---|---|
USB Type-C |
1 |
用于USB外设接入 |
USB主从模式切换完全由硬件电路实现；
接入U盘
爱芯派2（AXera—Pi 2）的TYPE-C Download&外设接口，支持U盘功能，可自动检测U盘接入并挂载，默认挂载目录为/media/sda1。
USB摄像头
爱芯派2（AXera—Pi 2）的TYPE-C Download&外设接口，支持USB摄像头功能，可自动检测USB摄像头接入并创建设备节点/dev/video8。
MIPI CSI接口
爱芯派2（AXera—Pi 2）提供1路MIPI CSI接口，可实现MIPI摄像头的接入。
目前开发板适配了多种规格的摄像头模组，模组型号、规格如下：
[!WARNING]
命令行输入：sample_vin --help有对应支持的摄像头
序号 |
Sensor |
分辨率 |
FOV |
I2C设备地址 |
|---|---|---|---|---|
1 |
OS04A10 |
|||
2 |
SC450AI |
|||
3 |
S5KJN1SQ03 |
摄像头模组通过FPC排线跟爱芯派2（AXera—Pi 2）连接，注意排线两端蓝面向上插入连接器；
安装完成后，用户可以通过i2c detect命令确认模组I2C地址能否正常检测到；
MIPI DSI接口
无该接口
Micro SD接口
爱芯派2（AXera—Pi 2）提供1路Micro SD存储卡接口。推荐使用至少8GB容量的存储卡，以便满足Ubuntu操作系统及相关功能包的安装要求；
[!WARNING]
重要提示：开发板使用中禁止热插拔TF存储卡，否则会造成系统运行异常，甚至造成存储卡文件系统损坏；
Wi-Fi 天线接口
爱芯派2（AXera—Pi 2）无板载天线，通常情况下需要连接外置天线，以增强信号强度；
40pin header接口
爱芯派2（AXera—Pi 2）提供一组40pin header接口，支持GPIO、UART、I2C、SPI、I2S等多种接口；

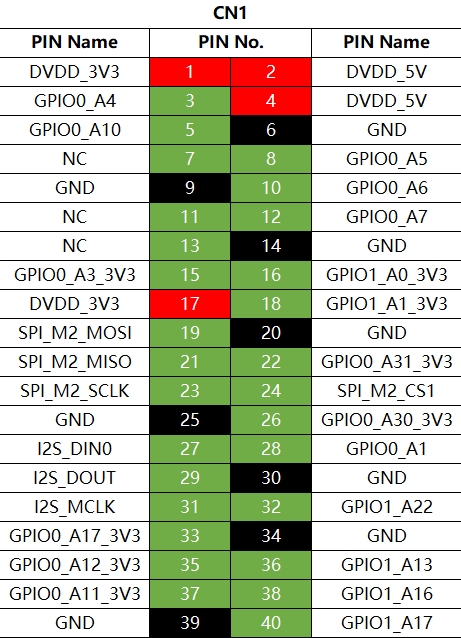

3.2. 管脚定义#
3.3. 实物图#
3.4. 硬件资料#
硬件资料可通过百度网盘(待补充)自行下载。
